东丽株式会社成立于1926年，其前身是东洋人造丝公司，1970年1月，东丽从公司名称中去掉“人造丝”一词，更名为“东丽株式会社”，是世界著名的以有机合成、高分子化学、生物化学为核心技术的高科技跨国企业，目前东丽在23个国家和地区拥有226家公司。

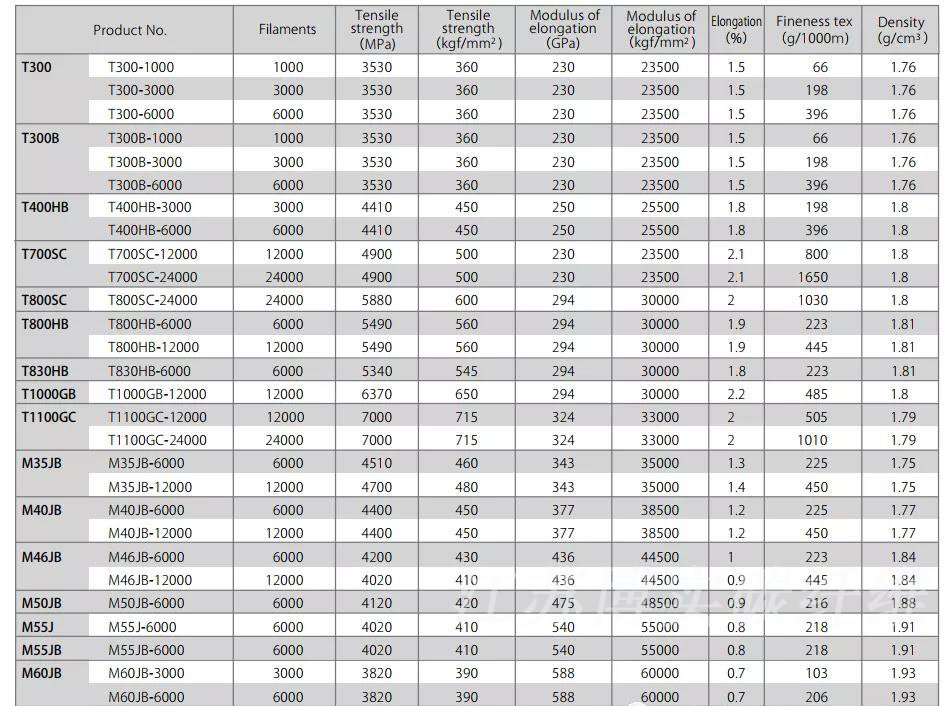

　　2021年8月3日，日本东丽公司官方网站发布了公司最新版的碳纤维产品型号目录信息，与2020年碳纤维产品目录相比，此次在2021年最新版产品目录中增加了T700GC、T800GC、T1100SC三款新产品，而T700SC增加6k规格产品、T800SC增加12k规格产品，部分产品力学性能有所上调，如M30SC碳纤维拉伸强度由2020版的5490MPa提升至5690MPa，致使该款纤维断裂伸长率由之前1.8%提高到1.9%。日本东丽公司2021部分碳纤维产品规格性能如下表：

      相比2020年东丽碳纤维的产品信息，日本东丽公司在2021最新版产品目录中主要调整包括以下几部分：

      增加三款新品种：在2021最新版产品目录中，增加了T700GC（强度4900MPa、模量240GPa）、T800GC（强度5880MPa、模量294GPa）、T1100SC（强度7000MPa、模量324GPa）三款新产品。

      增加两款新规格产品：在2021最新版产品目录中，T700SC增加6k规格产品、T800SC增加12k规格产品。

      删减一款规格碳纤维：M35JB型号碳纤维产品由原来6k、12k规格调整为6k规格产品，删除12k规格产品。

      部分产品强度指标优化提升：T400HB拉伸强度由之前4410MPa调至4610MPa、M35JB-6k拉伸强度由之前4510MPa调至4610MPa、M30SC拉伸强度由之前5490MPa调至5690MPa；随着拉伸强度提升，部分产品如M30SC断裂伸长率有所提高。

　　在2021最新版产品目录中增加的T700GC产品的主要应用领域包括：航空航天和城市空中交通（UAM，如电动飞机）；T800GC产品的主要应用领域为航空航天领域；而T1100SC产品12k规格主要用于汽车工业、24k规格主要用于航空领域。

　　对于我们国内从事结构设计的工程师要注意，以上碳纤维性能参数与实际应用的碳纤维复合材料的性能是不一样的，碳纤维复合材料是碳纤维与树脂结合的复合材料，是用于制造碳纤维复材制品的直接材料，且性能受到树脂种类、树脂含量、成型工艺、铺层角度等影响，例如我们在《T800/AG80碳纤维复合材料的性能参数研究》一文中讲解到全0°铺层的T800复合材料拉伸强度为2662MPa，拉伸模量为161GPa，而上表对应的则是5490MPa与294GPa，性能差距近一半。江苏博实碳纤维科技有限公司针对工业领域采用的东丽碳纤维规格为T300级、T700、T800、M40J碳纤维材料，满足普通民品到航空航天的应用，通过GJB9001C武器装备质量管理体系认证，目前已成功开发过涉及导弹、卫星等尖端科技领域的复合材料制品。

        阅读延伸：《T700碳纤维板弯曲强度与弹性模量有多大》
