碳纤维复合材料医疗床板性能的判定依据
江苏博实科技：碳纤维复合材料制作的X射线放射医疗床板具有质量轻、强度高、成像效果好、承重能力好等一系列优点，碳纤维医疗床板本身有着X射线的高透性，能减少射线的使用，降低对医护人员和患者辐射危害。目前碳纤维复合材料已成为各大医疗器械设备厂家的首要之选。
碳纤维复合材料被广泛应用于X光数字机、PET机、CT机、MR机、SPECT机、担架等医疗设备中。当然，由于碳纤维复合材料的应用水平差异较大，碳纤维制品加工生产厂家的产品质量也是参差不齐。大多数的医疗设备厂家对碳纤维复合材料认知不全，所以在医疗板和床板的定制采购中不能辨别。博实就《医用电气设备》中的相关规定来对碳纤维医疗床板做个简单的判定。

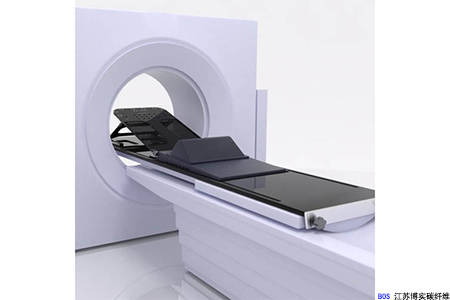

（碳纤维医疗床板）
1、外观与承载能力判定：
整块床面板表面平整光洁，色泽均匀，不得有伤斑、裂缝等明显缺陷；床面板边缘要整齐、美观。由于床面板的实际应用需求，面板的正常负载不能小于135kg，并能承受更多载荷及频繁使用的压力。即主要测试其在施加额定载荷2158N（220Kg）条件下，检测床面板的变形量；在施加均布载荷8633N（880Kg）的条件下，检测床面板的破坏情况。
2、铝当量的测试判定：
铝当量是指一定厚度的滤过材料用相同衰减效果的铝板厚度表示。铝当量越小，其X射线透过性能越好。床面板的X射线透过性能对提高设备系统成像分辨率和图像放大倍数有直接影响。在实际应用中，医护人员为了通过仪器更好地观察细小的病灶点，图像在放大多倍的情况下，也须保证一定的清晰度，因此对床面板的鉴定要在SID=100，X射线管电压47KV，管电流5mA的条件下，检测其最大（透过）空间分辨率。
3、力学性能的测试判定：
力学性能是床面板使用质量及使用寿命的重要保证，可按GB1456-88夹层结构弯曲性能试验方法对面板进行弯曲刚度、弹性模量、挠度和面板应力测定，按GB1453-87非金属夹层结构或芯子平压性能试验方法对床板进行平压强度测定。
4、摄影成像质量的测试判定：
高均匀度、杂质极少的面板对X射线的透过有良好的帮助，使图像更加清晰，便于医生根据图像做出准确的判断。床面板的均匀度与原材料品质、工艺技术及质量管控密切相关。根据医用床板的专业参数要求，在指定曝光区内连拍10张14×14的照片，杂质阴影直径不能大于0.3mm的杂质阴影。

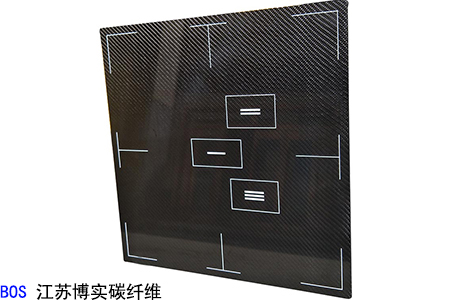

（碳纤维透X光射线板）
博实以某大型医疗器械客户定制的碳纤维医疗床板为例，该板材采用碳纤维PMI夹芯材料板，铝当量仅为0.05/mm，远低于胶合板、聚酯酸酯板，使用该面板的X光机系统分辨率为4.01LP/mm，X光拍片后，在专用的荧光灯下检验底片，无肉眼可见阴影，放大后，也未发现直径大于0.3mm的杂质，完全满足相关的成像分辨率和摄影指标要求。
