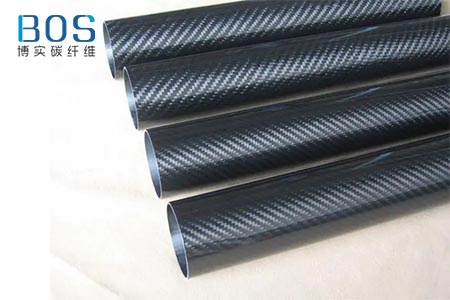

卷管工艺简单来说就是将碳纤维预浸布在卷管机上热卷成型。复合材料制造商使用卷管工艺生产高强度碳纤维管,本文来对碳纤维管的卷制工艺过程做个简单的分析。

　　1.金属芯轴的准备及处理

　　卷管过程涉及将碳纤维预浸料缠绕在金属芯轴上，因此需要提前准备合适尺寸的金属芯轴。由于碳纤维将缠绕在芯轴的外侧，因此芯轴本身的外径需要与您将使用它制造的碳纤维管的内径相匹配。碳纤维管的外径将由缠绕在芯轴上的碳纤维预浸料层数和厚度决定。

　　2.涂覆脱模剂

　　一旦您拥有正确尺寸的芯轴，需要确保它完全干净且尽可能光滑以方便产品脱模。然后应使用脱模剂均匀涂覆在芯轴表面（后续方便产品脱模）。

　　3.准备碳纤维预浸料

　　尽管理论上可以使用替代类型的增强材料，例如用环氧树脂浸湿的干织物，但实际上只有碳纤维预浸料才能提供卷包装过程所需的精确性和易处理性。

　　在管的内侧使用一层编织预浸料，然后是几层单向预浸料，最后在管外侧再次使用编织预浸料。因为编织预浸料的纤维在0°轴（管的长度向下）和90°轴（围绕管的圆周）定向，这些层为管增加了所谓的箍强度，使管不易受到挤压或爆裂力和分裂的影响。在0°轴上的大部分单向预浸料使管具有纵向刚度。

　　预浸料的长度需要大于所需产品长度，以确保后续有加工取长的余量。通过改变叠层以包括更多或更少的编织层，或者通过改变或交替单向层的方向，允许管的性能针对其特定用途精确优化。例如，用于传动轴的管将主要遇到扭转力，因此单向纤维可以离轴对齐，例如±45°，专门用于处理这些力。

　　4.卷管过程

　　预浸料去除PE膜和离型纸后按顺序放好，注意预留搭接区（3-5mm即可）。将金属芯轴平行置于第一层预浸料边沿，均匀用力，将金属芯轴向前卷绕。

　　也可以使用塑料板放在金属芯轴上，这样金属芯轴受力更均匀。端头部分可以多缠绕一些预浸料，在后续脱模过程中可以利用此处取出产品。

　　5.缠绕BOPP缠绕膜

　　一旦预浸料碳纤维增强材料尽可能紧密地缠绕在芯轴上，然后用BOPP缠绕膜将增强材料紧紧包裹起来，以提供进一步的固结。

　　使用BOPP缠绕膜时，确保有大量重叠很重要。胶带的每一圈只沿管子向下推进几毫米。虽然手工制作很耗时，但当胶带在固化过程中收缩时，以这种方式进行大量重叠将提供更大的固结压力。

　　6.烤箱固化

　　除了芯轴外，在考虑在完整生产环境之外进行卷包过程时，有一个烘箱来固化管子可能是主要的限制因素。然而，与其他预浸料工艺不同，卷管工艺不需要精确的温度控制或经常需要的多步升温固化周期。该过程也不需要抽真空。因此，对烘箱固化卷管的唯一要求是基本的温度控制和足够的尺寸以适合管子。将缠好OPP缠绕膜的产品装入150℃温度的烘箱中，并使其固化一段时间.

　　7.取出产品

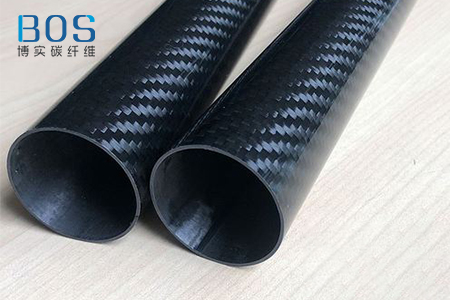

　　去除BOPP缠绕膜，然后取出产品，对碳纤维管表面进行打磨喷漆等处理。
