随着碳纤维复合材料（CFRP）在飞机上的用量日益增多，CFRP对航空电子系统及雷达波反射特性的电磁影响越来越受到重视。因此，开展CFRP表面的隐身、静电防护、电磁屏蔽等电性能的研究具有重要的意义。

　　CFRP内含40%左右的树脂，导电能力比金属材料低得多，因纤维取向不同所致各向异性在电性能上表现为有方向性，因此其电磁特性与金属材料相差较大，CFRP对电磁波的透射性能与电磁反射、电磁屏蔽等电性能有着直接的关系，本文着重研究了CFRP铺层方式、层数及纤维取向与雷达波透射性能的关系，为复合材料结构设计及CFRP表面用雷达被吸收/静电防护多功能涂层的研制提供了技术基础。

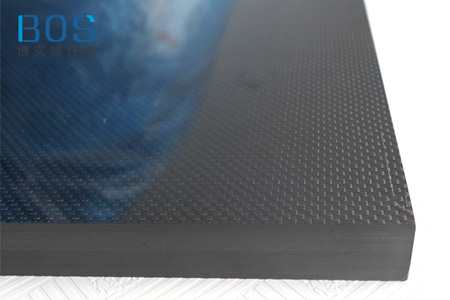

　　试件采用T300环氧树脂基碳纤维预浸料，每层厚度为0.125mm，树脂含量为40%，按照单向铺层方式经过热压固化成型300x300mm碳纤维板，雷达波频率为9.37GHz,纤维与电场方向夹角为90°。

　　经过测试，随着CFRP铺层层数的增加，透射系数（Tr）越来越小。1层CFRP，电磁波可透过55%，当层数增加到25层时，只有大约1%的电磁被透过，这是由于材料内部反射波和透射波相互作用引起的。

　　当纤维与电场方向的夹角平行时，Tr为0，类似于金属材料，无透波，随着夹角的增大，Tr也逐渐增大，直至纤维与电场方向垂直，Tr达最大值，这是由于CFRP导电性能的各向异性所致。根据树脂含量为40%的T300CFRP板各个方向的表面电阻实测值可知，垂直于纤维方向（90°)的表面电阻是纤维方向（0°）的20~25倍，因而纤维方向的趋肤厚度很小，电磁波不能穿入CFRP内，没有透射波；而垂直于纤维方向的相对较大，电磁被能穿透较厚的深度，也就有较多透波。

　　在纤维角度逐层变化的条件下，随着层数的增多，Tr越来越小；在各层纤维角度绝对值相同的条件下，均按正角度和均按负角度罐层的两块CFRP层板的Tr基本一致，这是由于当所有辅层均按正或均按负角度辅层时，各层纤维中电场矢量在x轴和Y轴方向分量均相互叠加，因此，在各层角度绝对值相同的条件下，正角度和负角度铺层的Tr相同。

　　综上，在单向纤维铺层中，CFRP层板铺层层数越多，即厚度越大，则雷达波透射性越差，对于本实验研究的单向纤维层板体系，铺至25层时，只有大约1%的雷达波透过。在单向纤维铺层中，纤维与电场方向夹角的绝对值|θ|（0≤|θ|≤90°)越大，则雷达波透射性越好。当纤维与电场方向垂直时，透波最大，本实验层板体系有55%的露达波透过。纤维与电场方向夹角为+θ和-θ的单向纤维铺层的透波性基本一致。[+θ/-θ]铺层比[+θ/+θ]或[-θ/-θ]单向纤维铺层的透射性要差得多。
