碳纤维铝蜂窝夹层结构比刚度、比强度高，已广泛应用于航天、航空、航海等领域。夹层结构的蒙皮材料一般由树脂基体和纤维增强材料组成，树脂基体材料的固化温度决定着蒙皮材料的耐温性能，比如5258改性环氧树脂，固化温度180℃，可在130℃的温度下长期使用，短期可耐受150℃左右。

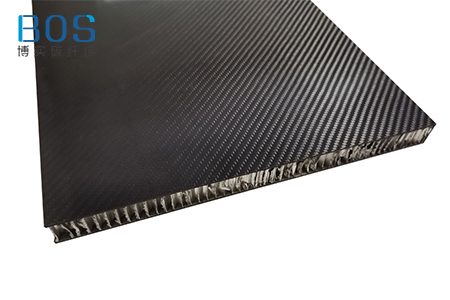

　　江苏博实碳纤维科技有限公司作为一家碳纤维制品定制企业，拥有成熟的生产工艺和完善的设备，本文就经验来给大家介绍一下某种碳纤维铝蜂窝板的制备步骤。《产品浏览：卫星太阳翼碳纤维铝蜂窝板（图）》

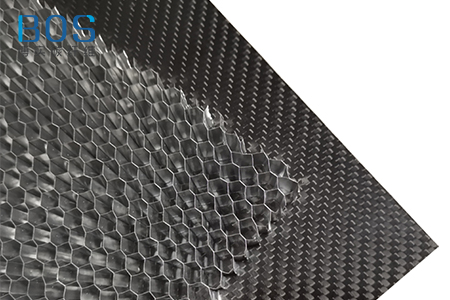

　　该碳纤维铝蜂窝板首先采用碳纤维预浸料，预浸料的铺层角度为45°/0%/-45°/45°/0°/-45°，取预浸料纤维经向为夹层结构0°方向，铺贴时，采用树脂含量为48%预浸料作为芯材胶接层，完成上下蒙皮的预制。裁剪、铺贴后，抽真空预压实。

　　在平板模具上，进行上下蒙皮预浸料与芯材固化工艺组合，完成后，放入热压罐进行一次共固化。固化工艺为室温下抽真空至-0.090MPa以下，以不大于4℃/min的升温速率加热升温，同时加压，加压(0.3±0.02)MPa，控制温度升至(110±5)℃，恒温30min，继续加热升温，控温不大于185℃，当模具温度升至180℃，需要保温保压120min，自然冷却至室温，就可以得到完成的碳纤维铝蜂窝板了。

　　江苏博实碳纤维科技有限公司是南京一家碳纤维制品定制企业,曾为一些企业提供过方舱(门)、箱体、车厢(门)、碳纤维医疗板等碳纤维蜂窝夹芯结构产品的定制服务。如果您有定制需求，请直接与我司技术联系，我们将竭诚为您服务。
