碳纤维蜂窝板在日常使用时必可避免的需要进行连接装配使用，本文介绍碳纤维蜂窝板几种连接方法，蜂窝结构连接端的作用是将拉伸和压缩载荷从蜂窝件的碳纤维蒙皮传递出去。碳纤维蒙皮与边缘件的连接设计需要将接头设计成简支至固支的边界条件，尽量减小连接处的应力集中。在连接端部碳纤维蜂窝板的内侧或外侧用金属嵌件加强，也可用填充蜂格、增加蒙皮厚度等方式加强端部。在实际设计中连接边缘的增强结构形式很多，图一列出了碳纤维蜂窝板几种端部增强形式。

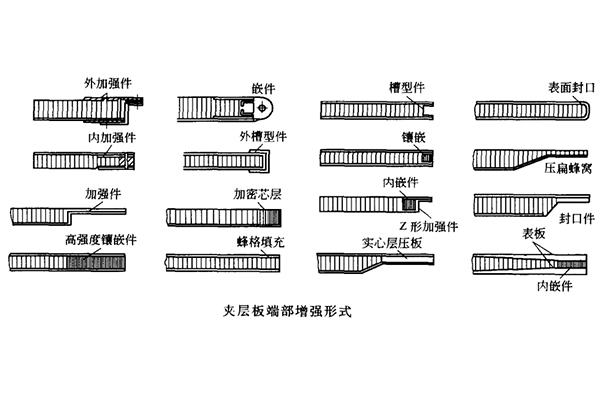

图一：夹层板端部增强形式



　　碳纤维蜂窝板与边缘加强件的连接一般采用胶接。一种方法是将边缘加强件与碳纤维蒙皮和夹芯一次固化成型，这种方法在工艺上称作共固化，一种方法是对事先制备的碳纤维蜂窝板胶接上边缘加强件，这种方法在工艺上称二次固化，碳纤维蜂窝板与其他构件的螺栓连接都是通过这些加强件连接在一起，连接的形式有平直接头和角接头。



　　一、平直接头



　　有些结构部件要求将两块或多块碳纤维蜂窝板连接在一起，这种接头看起来简单，实际上如果是蜂窝板的尺寸较大，其加工和装配还是比较复杂的，而且装配的精度也不容易保证。平直接头如果是需在碳纤维蒙皮上连接，最好用胶接。图二列出了几种螺栓连接的平直接头，螺接处需填充刚性较大的材料或加衬套，以便承受螺钉的挤压应力并传递螺栓上传来的剪切载荷。

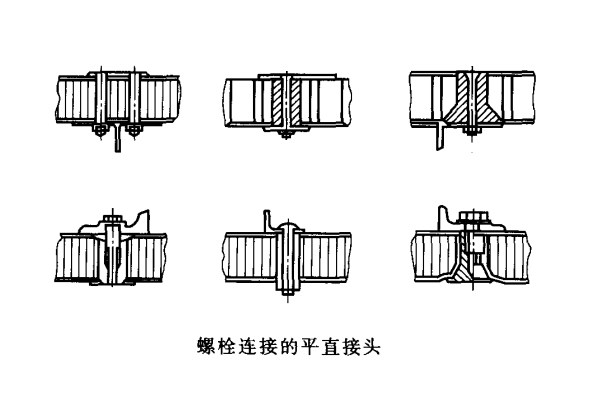

图二：螺栓连接的平直接头



　　二、角接头



　　角接头也是蜂窝结构中经常遇到的连接形式，连接时要考虑到接头边缘处的特殊处理，在角接头设计时，除进行必要的内力和变形分析外，还需要通过一系列实验，常用的角接头如图三所示。

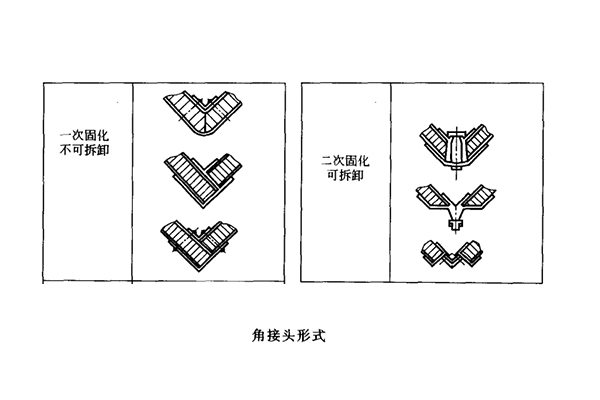

图三：角接头形式



　　此外，江苏博实碳纤维科技有限公司表示蜂窝结构常用的典型螺接形式还有下图四几种形式，设计者可根据不同结构要求来设计连接方式。推荐阅读：《碳纤维蜂窝板的连接设计的三大原则》
