碳纤维叉臂fork制作实例优势分析
江苏博实科技：硅片是太阳能电池片的载体，硅片质量的好坏能够直接决定了太阳能电池片转换效率的高低。硅片在生产搬运时,通常将其放置在载板上,再通过传输机构将载板传输至各个预定工位进行加工,而在电子器件在机箱内加工完成后,需要将载板取出,需要一种行程长，并且能够稳定将载板托起并且取出来的叉臂。

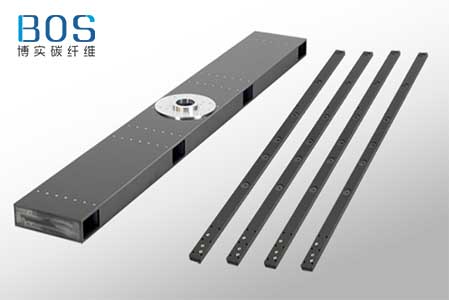

江苏博实碳纤维曾为某机械单位定制一种碳纤维叉臂 ,该碳纤维叉臂采用耐高温碳纤维增强材料制成，可提高产品刚度，减轻整体重量，更节能、更高效；采用独特的铺层和防抖结构设计，整体结构简单,稳定性好；先进模压成型工艺，CNC精细加工，能够更好地保证尺寸精度；耐磨损，热膨胀系数小，物理性能稳定，产品抗疲劳性能优良，更耐用。
该碳纤维叉臂由安装座和碳纤维管两个部分组成。该碳纤维叉臂通过在安装座上设置与碳纤维管形状配合的限位槽,侧壁设有若干用于固定安装座并调节安装角度的弧形孔。将碳纤维管的一端设于限位槽内,在碳纤维管上设置若干升降气缸,并在碳纤维管内设有加强管,将碳纤维管、 加强管和安装座三者固定连接,可将安装座安装于传输机构上,将碳纤维管伸入机箱内,通过升降气缸将载板顶起,并将载板运出置于传输机构上。
通过碳纤维材料制作的叉臂,可有效减轻牙叉机构的重量,在负载和重量之间取得较好的平衡;通过机器人的转向调整,可快速高效的实现对光伏硅片载板搬运,便于上料和下料以及和其他设备进行配合运作,具有良好的实用性。
