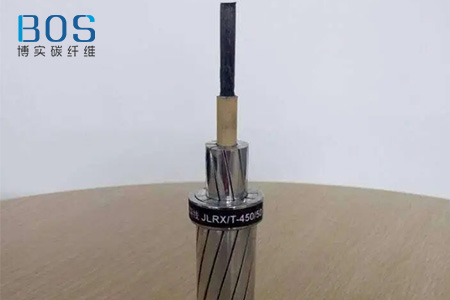

碳纤维复合芯导线是一种采用环氧树脂浸润碳纤维、玻璃纤维后，固化形成碳纤维复合芯并在其外层绞合梯形铝线的架空裸导线。

　　与传统钢芯铝绞线相比，碳纤维复合导线具有重量轻、弛垂小、强度大、低线损、耐高温、耐腐蚀、与环境亲和等优点，弛度特性良好，实现了电力传输的节能、环保与安全。

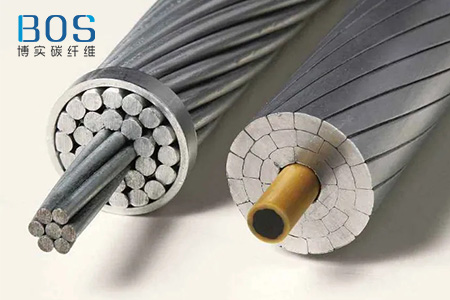

　　碳纤维复合芯导线载流量大，增容和裕容特性优异。碳纤维复合芯导线通过以下方法实现增容：它采用软铝替代硬铝，导电率从61%IACS增到63%IACS；与钢芯铝绞线相比，碳纤维复合芯导线可在160℃下运行，因此可提高运行温度，实现高温增容；与传统圆线结构相比，碳纤维复合芯导线外层采用型线结构，相同外径下，导线铝截面填充率可以增加10%-30%；在单位长度等重量的情况下，碳纤维复合芯导线的铝截面比钢芯铝绞线增加10%-30%。

　　对已建线路改造工程，在不更换原有杆塔的情况下，采用碳纤维复合芯导线，可以成倍提高线路输送容量。对新建线路，尤其是输送容量不稳定或需求不明朗的新建线路，采用碳纤维复合芯导线能提供强大的裕容能力，满足未来区域输送容量的增长要求，并可适应输送容量的大落差波动，增强线路对输送容量变化的应变能力。

　　碳纤维复合芯导线重量轻、强度高、安全性好。普通镀锌钢丝的密度为7.8kg/dm3 ，强度在1240Mpa-1340Mpa之间，而碳纤维复合芯的密度为2.0kg/dm3，是镀锌钢丝的1/4，强度分为两个等级：2100Mpa和2400Mpa。可见碳纤维复合芯导线的重量轻，强度高，安全性更好。

　　碳纤维复合芯导线初始弧垂及弧垂变化小，综合经济性较好。碳纤维复合芯导线拉重比大，线膨胀系数小，线路架设的初始弧垂小，运行过程中弧垂变化少，因此可降低杆塔高度，节约杆塔数量，减少塔基占地面积，从而节约土地资源，降低输电线路综合建造成本。

　　碳纤维复合芯导线传输损失小，节约能源。在相同外径、相同传输容量下，碳纤维复合芯导线的线损更低，可以节约能源，降低线路运行成本。

　　碳纤维复合芯导线有较好的防覆冰和耐覆冰特性，环境适应性好。碳纤维复合芯导线可以输送更大的负荷，运行线温可更高，且外径光滑，因此具有很好的防冰性能。同时，由于强度高，碳纤维复合芯导线具有更好的耐覆冰性能，可以在北方寒冷环境中使用。

　　碳纤维复合芯导线耐环境老化性能好，寿命长。碳纤维耐腐蚀，碳纤维复合芯导线对酸雨等环境具有极强的抵抗力，也避免了传统导线在通电时铝线与镀锌钢线之间的电化学腐蚀现象，具有优异的介电性能，使用寿命长。
